Laboratorium

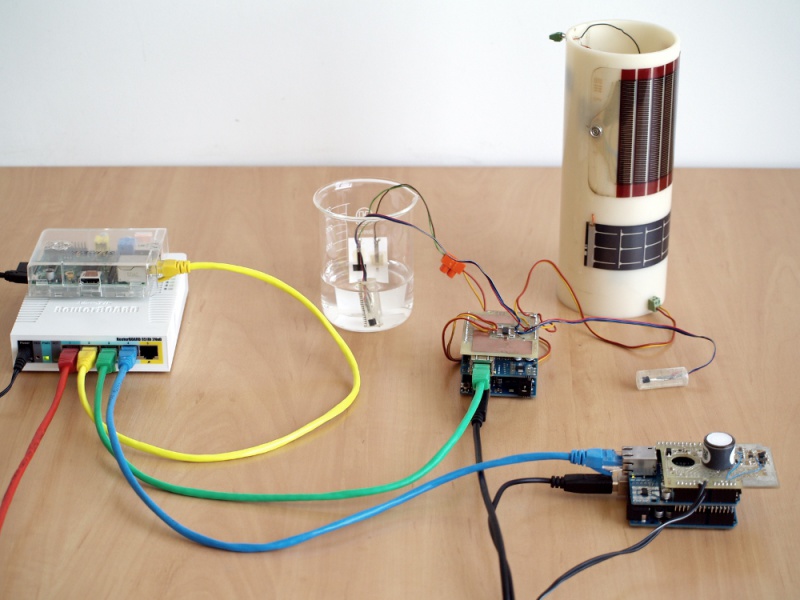

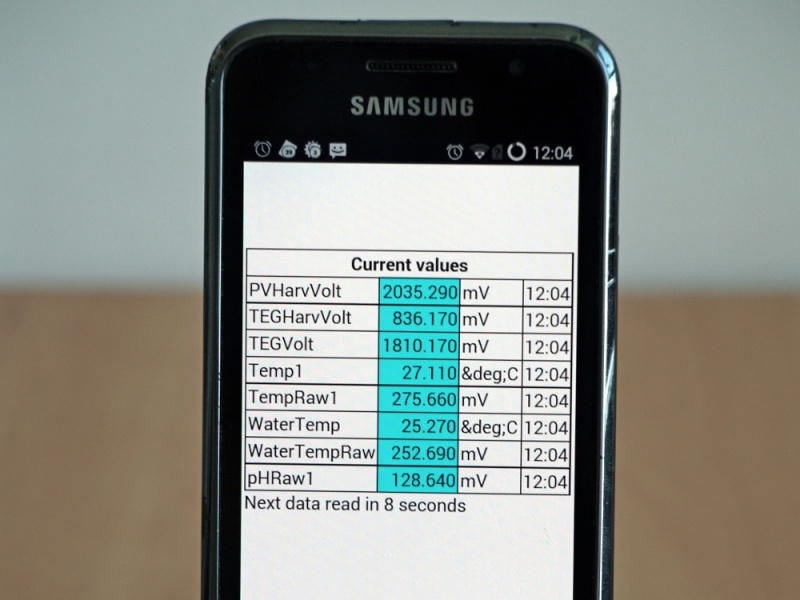

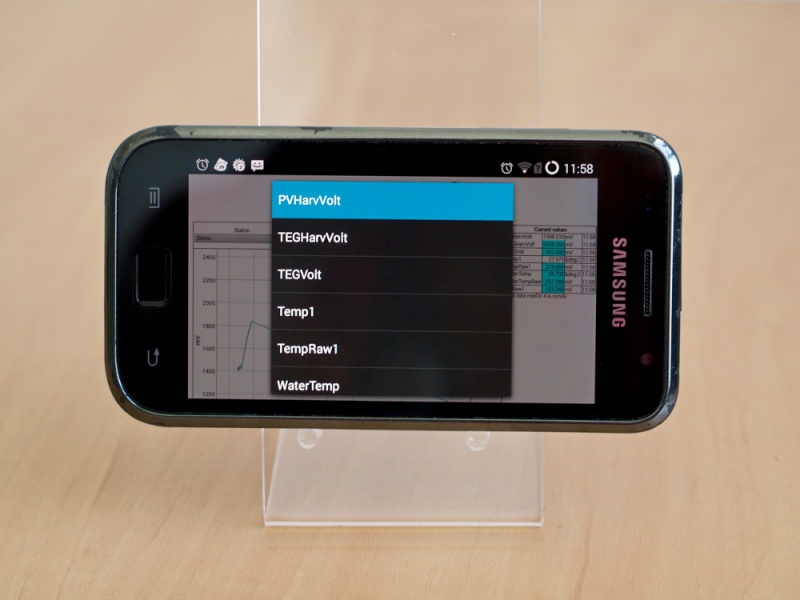

Laboratorium projektu SENSEIVER pokazane na Electronice pozwoliło na zademonstrowanie działania różnych elementów sieci czujnikowej SENSEIVER w czasie rzeczywistym. Laboratorium to składało się z czujników oraz modułów akwizycji danych zamontowanych na płytkach mikrokontrolera Arduino. Arduina komunikowały się poprzez przewodową sieć Ethernet z komputerem Raspberry Pi, pełniącym rolę serwera wizualizacji danych. Dane mogły być następnie przeglądane na dodatkowym komputerze PC za pomocą przeglądarki internetowej. Ponadto zwiedzający mogli użyć swoich własnych telefonów komórkowych do przeglądania danych z czujników, poprzez połączenie z dedykowaną siecią WiFi i zeskanowanie  kodu QR.

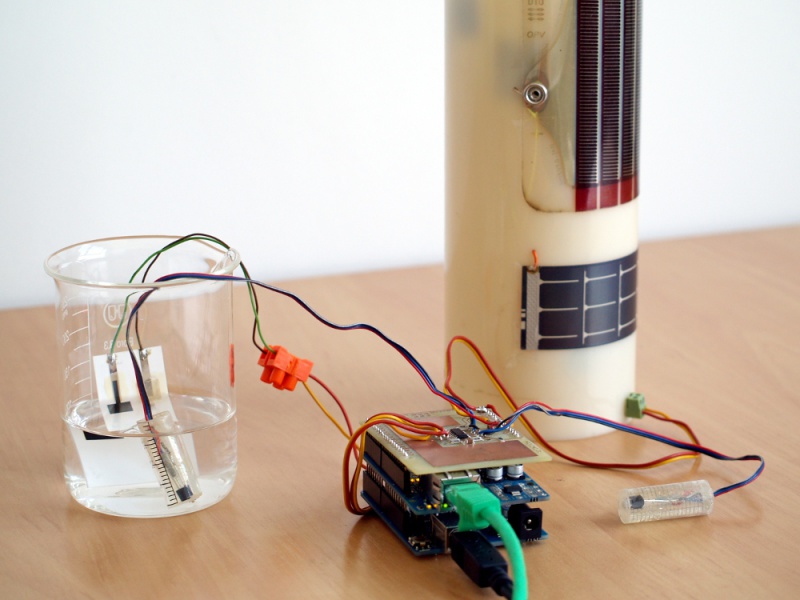

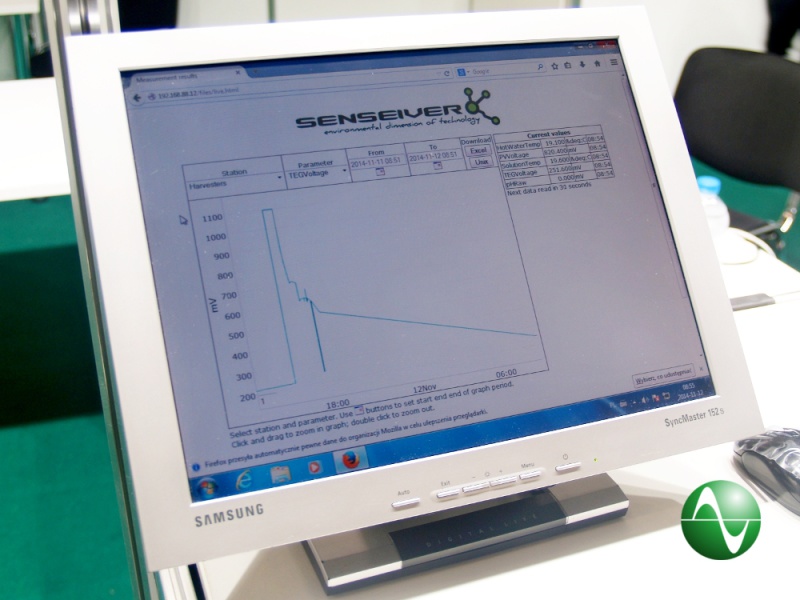

Laboratorium zawierało także system odzyskiwania energii z użyciem zbiornika z gorącą wodą jako źródłem zasilania, przy czym zarówno temperatura wody w zbiorniku, jak i wyjściowy prąd z harwestera były wyświetlane w czasie rzeczywistym.

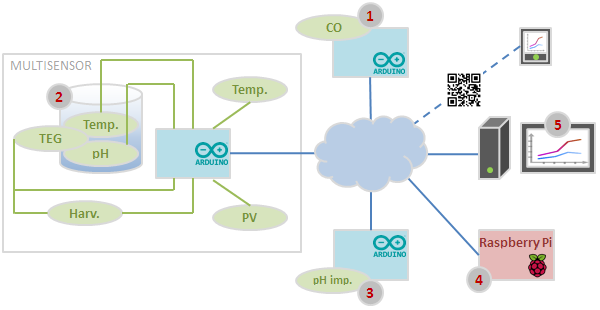

Na laboratorium składały się następujące elementy:

1. węzeł czujnikowy wykrywający tlenek węgla (ITE)

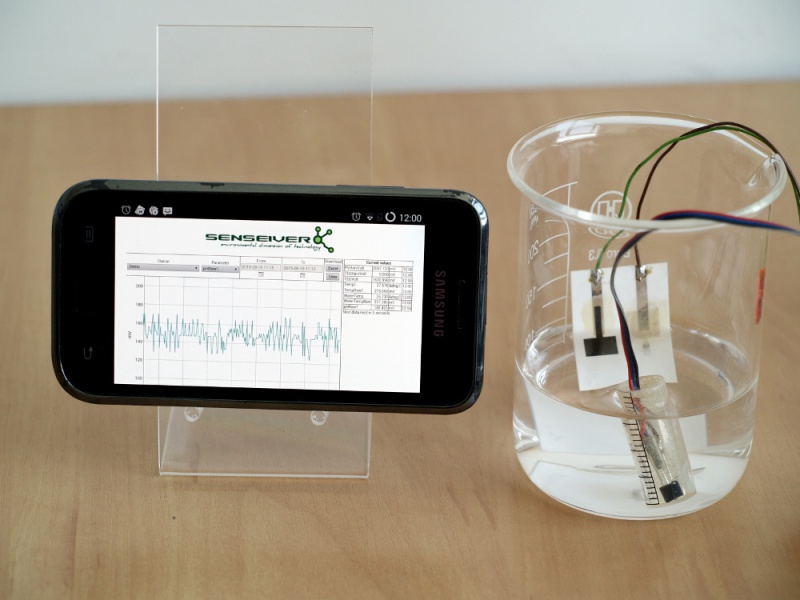

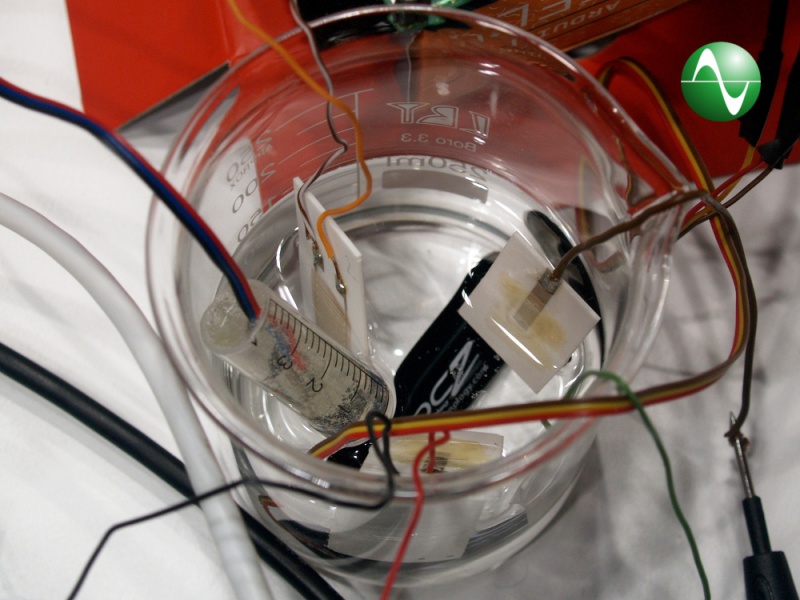

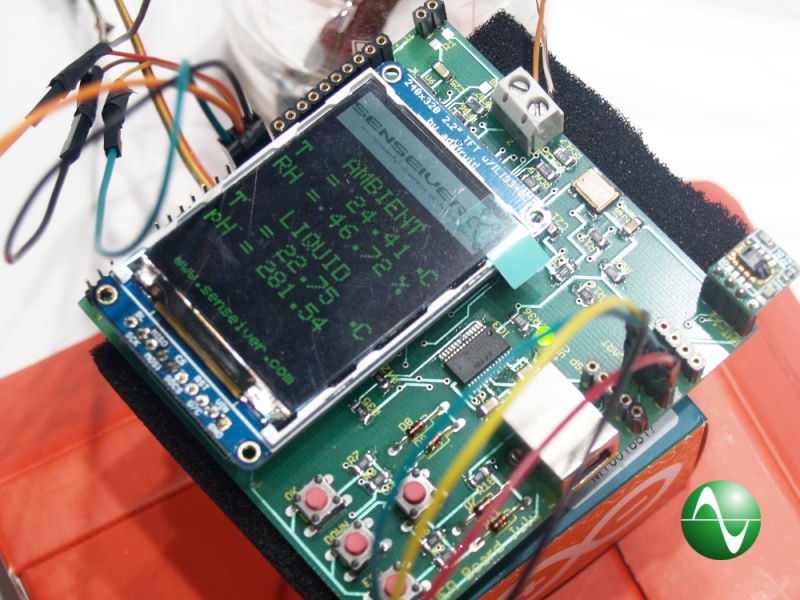

2. czujnik pH i temperatury z interfejsem Ethernet (ITE)
3. impedancjometryczny czujnik pH (ITE) połączony z analizatorem impedancji (UNS) z interfejsem Ethernet (ITE)
4. komputer Raspberry Pi pracujący jako serwer danych i wizualizacji
5. komputer PC użyty do wizualizacji.

Galeria:
